Leírás és Paraméterek

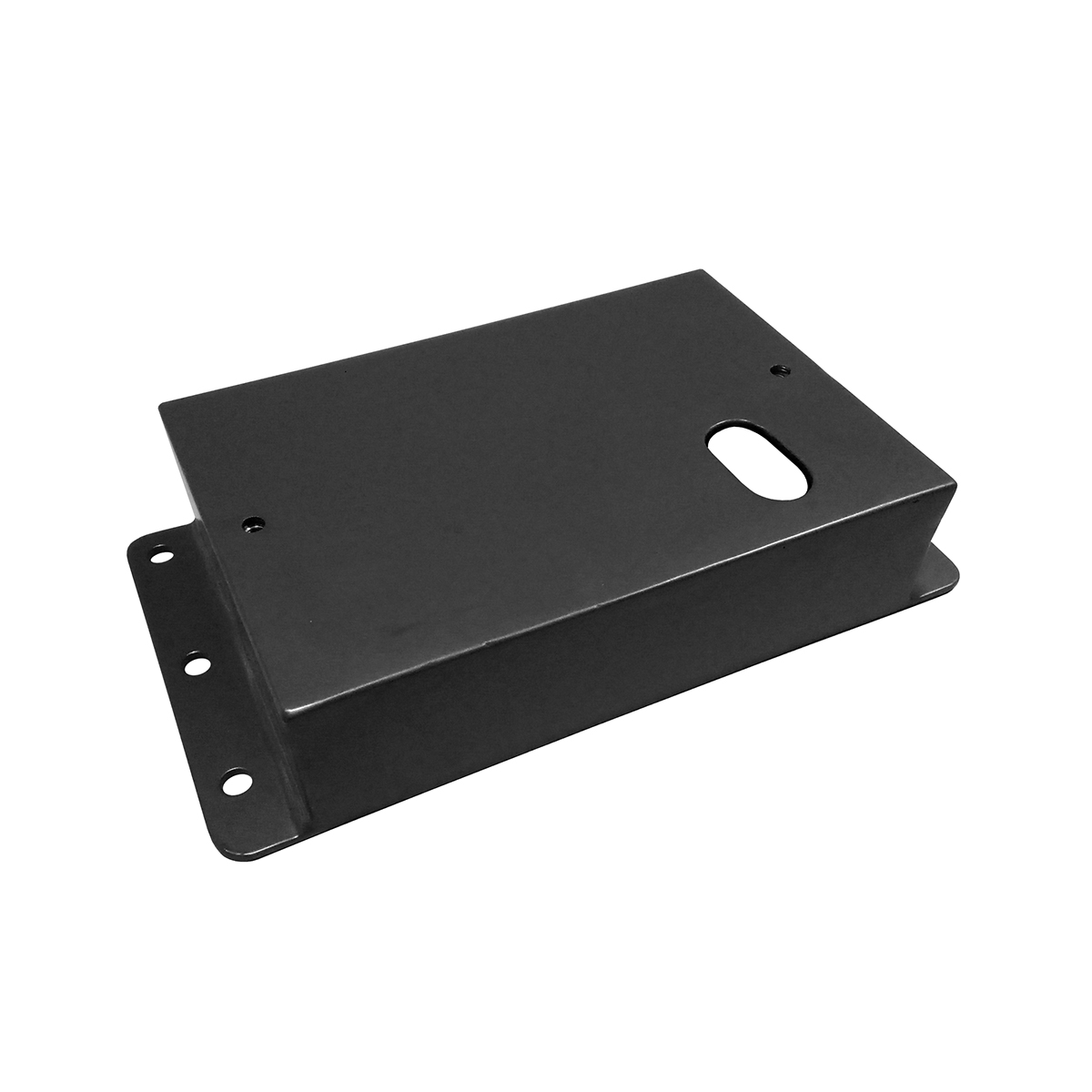

STArter és STArter S2 hajtóművek kiemelő konzolja
- galvanizált + UV álló porfestett felületkezeléssel
- RAL 9005 - matt fekete
- 100mm magas
- ø 10mm rögzítő furatokkal (M8 alapcsavarhoz előkészítve)
- szerelőcsomaggal: 4 db. M8 alapcsavar, 2 db. M8x30 hatlapfejű csavar, 2 db. 10mm furatdugó, 4 db. anya takaró kupak.
A konzol magasságának megállapításához annak a zártszelvénynek az alsó síkjának magassága szükséges, melyre a fogaslécet rögzítjük. A magasság a betonozott felülettől mérendő, melyre a kiemelő konzolt rögzítjük. A mért magasságból 60mm-t levonva megkapjuk a szükséges kiemelő konzol magasságát. Ha az eredmény nem egyezik a kiemelő konzol névleges méretével, akkor a nagyobb kiemelő konzolt válasszuk.
Példa: zártszelvény alsó síkja járófelülettől: 108mm. (számítás: 108-60=48) -> 60mm-es kiemelő konzol szükséges.
Figyelem, alsó fülezésű (gyári) fogaslécekkel számolva!
